狭缝涂布这名字听着挺玄乎，说白了就是让涂布液从一条细缝里挤出来，均匀地抹到基材上去。

这条细缝有多细？

几十微米到几百微米，比头发丝还细。

涂布液就在这夹缝里被挤出来，然后和移动的基材碰面，形成一层均匀的湿膜。

1954年柯达公司的Bequin发明了这项技术，当时是为了做照相胶卷。

谁能想到几十年后，这东西成了锂电池、钙钛矿电池、光学膜这些热门赛道的核心工艺。

从一个涂布工程师的角度，我把这套知识拆成五个层次来讲。

不管你是一线操作员、工艺工程师还是设备管理者，都能找到对应的内容。

一、什么是狭缝涂布？

狭缝涂布（Slot Die Coating）是一种预计量式的精密涂布技术。

所谓预计量，就是说湿膜的厚度在涂布之前就已经被算好了，流量除以速度再除以涂布宽度，就是湿膜厚度。

这个公式看着简单，但背后牵扯的东西一点都不简单。

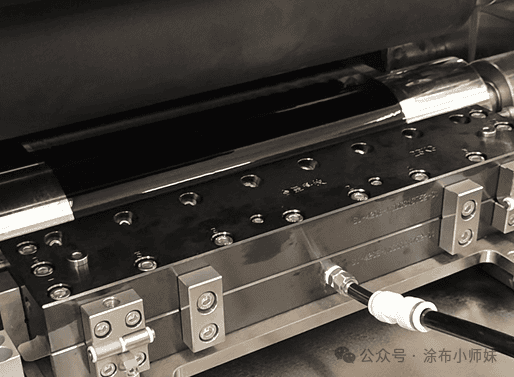

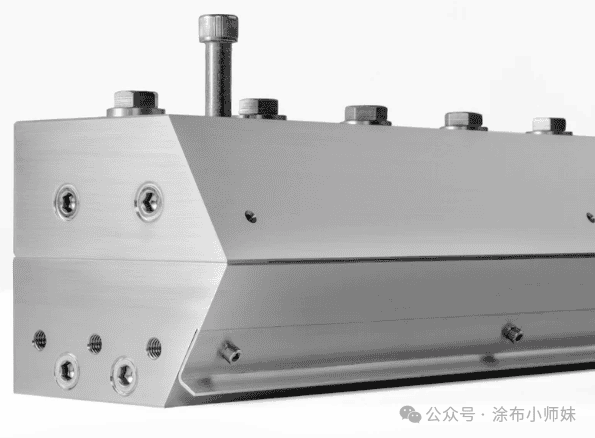

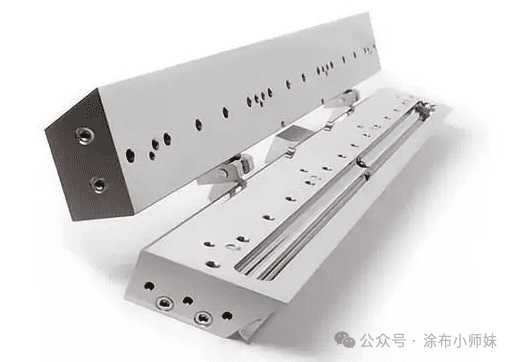

核心部件叫狭缝模头，由上模、下模和夹在中间的垫片三部分组成。

垫片的厚度决定了狭缝的间隙大小，也就决定了涂布液的出口流量。

涂布液在压力作用下从狭缝挤出，与移动的基材之间形成一个叫涂布液珠的东西，液珠稳定了，涂层就均匀。

它跟其他涂布方式有什么不一样？

说几个直观的区别。

逗号刮涂是靠刮刀把多余的浆料刮掉，属于涂多了再刮的思路。

微凹版涂布是靠凹版辊把浆料转移过去，浆料先粘到辊上再转移到基材。

狭缝涂布不一样，它是挤多少用多少，几乎没有浪费，这套系统是封闭的，浆料从供料罐到模头出口全程不接触空气。溶剂不会挥发，灰尘进不去，浆料的性质从头到尾保持一致。

二、理论基础

作为工程师，光知道是什么远远不够，得搞清楚为什么。

核心公式：t = Q / (U × W)

这是狭缝涂布最基础的公式，t是湿膜厚度，Q是供料流量，U是基材移动速度，W是涂布宽度。

这个公式意味着：只要流量和速度稳住了，湿膜厚度就是确定的。

浆料的粘度、表面张力这些流变性质，在这个公式里不直接出现。

但现实没这么简单。

浆料不是理想流体，它有剪切稀化、拉伸增稠、粘弹性这些复杂的特性。

这些特性会影响涂布液珠的稳定性，进而影响最终的涂层质量。

涂布窗口：一个刚刚好的范围

涂布窗口是指在所有工艺参数的组合中，能做出无缺陷涂层的那个范围。

参数在这个范围内，涂层没问题；出了这个范围，各种缺陷就来了。

涂布窗口有上下两个边界。

低流量极限是指给定涂布速度下，能形成稳定涂层的最小供料流量。流量再低，液膜就断了。

另一个边界是最大润湿速度，速度太快，浆料来不及铺展，空气被夹带进去。

毛细管数：一个不能忽视的无量纲数

毛细管数Ca = 粘度 × 速度 / 表面张力。

这个数把粘度、速度、表面张力三个参数捏在一起了。

毛细管数太小，润湿不好；太大，液珠不稳定。

实际调机的时候，动一个参数就得看看其他参数要不要跟着动，目的就是让毛细管数待在这个区间里。

最小湿膜厚度：工艺的物理极限

最小湿膜厚度反映了这套工艺能涂多薄。

这个极限跟下游弯月面的行为有关，弯月面曲率太大，跨越不了涂层间隙，就达到了极限。

还有个t₀，是不用真空辅助时的最小湿膜厚度，跟上游弯月面的稳定性有关。

这两个极限的物理意义完全不同，调试的时候得区分清楚。

三、操作基础

理论归理论，真到车间里还是得动手。

设备构成

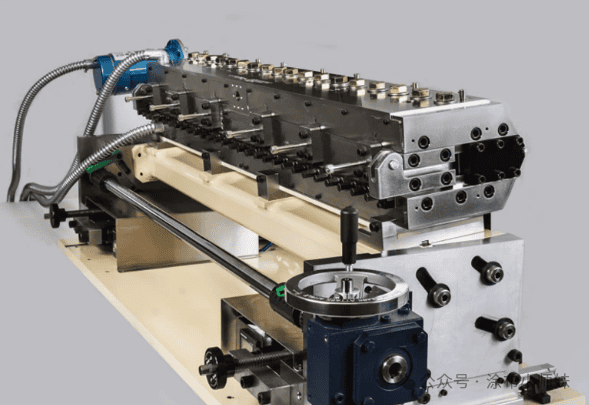

一套狭缝涂布设备，从前往后主要有放卷系统、涂布系统、干燥系统和收卷系统。涂布系统是核心，包含供料单元和涂布单元。

模头安装角度

模头怎么装，这事有讲究。

一般装在4点或5点钟方向比较常见，主要是操作方便，停了泵浆料也不会自己流出来。

垂直安装比水平安装能达到的最大涂布速度要高不少。

选哪个角度，得看浆料特性和设备条件。

垫片的选择

垫片厚度直接决定了狭缝间隙，也就决定了涂布量的基础。

垫片厚了，流量大，湿膜厚，但宽度方向的均匀性可能会变差。

选垫片得在厚度和均匀性之间找个平衡点。

操作步骤

开机之前，先检查模头唇口有没有损伤、有没有异物卡住。

然后装垫片、拧紧模头，把供料管路接好。

开机后先让模头离开基材，归零，再慢慢调近。

设定自动沉积模式，调好泵速、移动速度和移动距离。正式涂之前最好先试跑一段，看看液珠稳不稳定。

关键控制点

涂布速度、供料流量、模头与基材的间隙、真空压力，这几个参数是每天都要盯的。

浆料的粘度和固含量也得定期检测，变了就得调参数。

四、前沿应用与趋势

狭缝涂布的应用版图这些年一直在扩张。

从最开始的照相胶卷，到现在的锂电池、钙钛矿电池、光学膜、柔性电子。

锂电池极片涂布

锂电池正负极极片的涂布是狭缝涂布最大的应用场景之一。

极片涂布的质量直接决定了电池的容量一致性和安全性。

锂电涂布的特点是浆料粘度大、涂层厚、基材薄。

极片的厚度均匀性要求极高，面密度偏差一点点，电池的一致性就出问题。

宽幅涂布是现在的趋势，模头长度做到一米五以上，对模头设计和加工精度提出了更高要求。

钙钛矿太阳能电池

钙钛矿电池是近些年最热的应用方向之一。

狭缝涂布被认为是最有产业化前景的钙钛矿薄膜沉积技术。

钙钛矿涂布的难点在于大面积均匀性。小面积做得好，放大到几百毫米就见真章了。

结晶控制也是个难题，涂完之后怎么干燥、怎么退火，直接决定钙钛矿的结晶质量和器件效率。

光学膜

增亮膜、扩散膜、偏光膜这些光学膜，对涂层均匀性的要求已经到了苛刻的程度。模头唇口的直线度通常要求控制在±2微米以内，表面粗糙度Ra一般需小于0.025微米，部分高端应用甚至要求Ra ≤ 0.01微米。

技术趋势

一是涂布速度越来越快，产线效率是永恒的追求。

二是涂层越来越薄，纳米级的涂布需求在增加。

三是智能化，在线检测和闭环控制正在成为标配。

四是设备国产化，以前模头基本靠进口，现在国内厂商也在追赶。

狭缝涂布这活儿，看着简单，其实是个系统工程。
