使用 HTML + ECharts.js 实现地图数据可视化（附源码地址）

admin

2026年2月5日 11:53 本文热度 81

在数据分析和展示领域，地理信息的可视化一直是一个重要且富有挑战性的方向。传统的表格或图表虽然能清晰呈现数据，但在展现地域分布特征时往往显得力不从心。而地图可视化不仅能直观反映数据的空间分布规律，还能通过交互操作深入探索不同层级的细节信息。例如，在经济指标、人员分布等场景中，地图可视化能够帮助用户快速识别热点区域和发展趋势。本文将介绍如何使用 HTML + ECharts.js 实现一个支持多级钻取的地图数据可视化系统。

效果演示

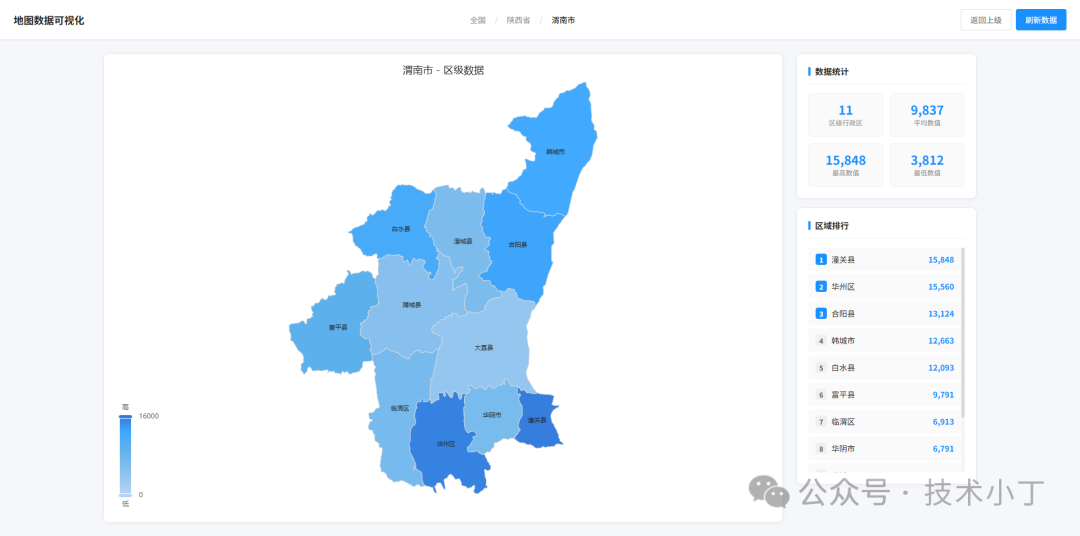

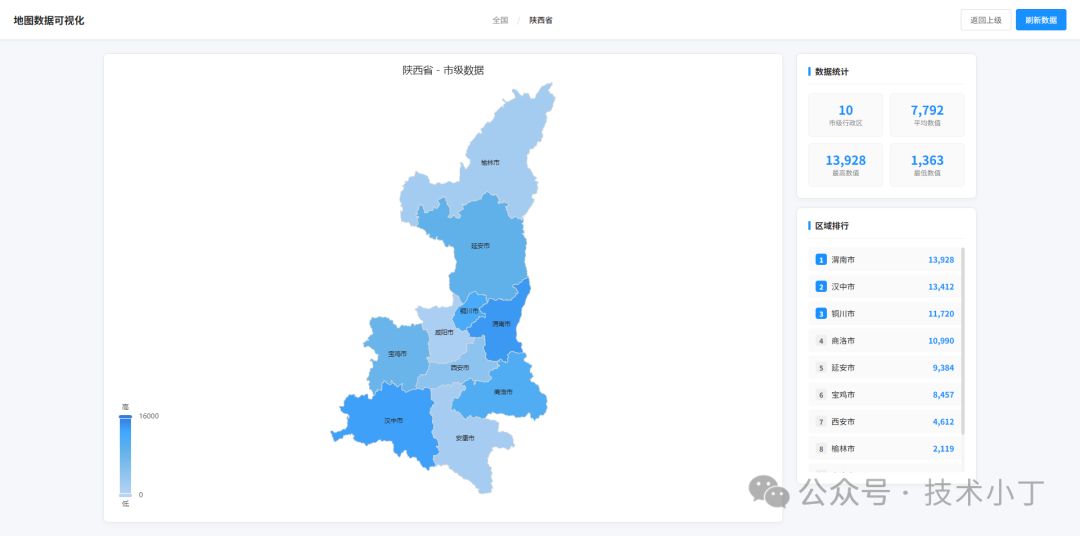

页面启动后自动加载全国地图，并随机生成各省级行政区的模拟数据，右侧侧边栏同步显示排名前 15 的区域及其数值。点击地图上的某个省份，系统会动态加载该省的市级地图，并更新数据和侧边栏内容；继续点击某市，可进一步查看其区级数据。顶部面包屑记录访问路径，支持点击任意层级快速跳转。通过“返回上级”按钮逐步退回上一层级，直至回到全国视图。点击“刷新数据”按钮可重新生成当前层级的模拟数据，验证交互逻辑的稳定性。

页面结构

页面主要包括以下区域：

头部导航栏

头部固定在页面顶部，包含标题、面包屑导航和控制按钮。其中，“返回上级”按钮用于回退至上一层级，“刷新数据”按钮则触发当前层级的数据更新。

<div class="header">  <div class="title">地图数据可视化</div>  <div class="breadcrumb" id="breadcrumb">    <span class="breadcrumb-item active" data-level="0">全国</span>  </div>  <div class="controls">    <button class="btn" id="btn-reset" disabled>返回上级</button>    <button class="btn btn-primary" id="btn-refresh">刷新数据</button>  </div></div>

地图区域

地图容器占据了页面的主要空间，其中 #map-chart 是 ECharts 实例的挂载点。加载遮罩层在数据请求期间显示旋转动画和提示文本。

<div class="map-container">  <div id="map-chart"></div>  <div class="loading-overlay" id="loading">    <div class="spinner"></div>    <div class="loading-text">正在加载地图数据...</div>  </div></div>

右侧信息面板

右侧面板分为统计概览和区域排行两部分。统计卡片展示当前层级的总数、平均值、最大值和最小值等关键指标；区域列表则按数值大小排序显示前15名的具体数据。

<div class="sidebar">  <div class="panel">    <div class="panel-title">数据统计</div>    <div class="stat-grid">      <div class="stat-card">        <div class="stat-value" id="stat-count">34</div>        <div class="stat-label" id="stat-label">省级行政区</div>      </div>      <!-- 其他统计卡片 -->    </div>  </div>
  <div class="panel">    <div class="panel-title">区域排行</div>    <div class="region-list" id="region-list"></div>  </div></div>

核心功能实现

地图数据加载与缓存机制

系统的核心在于高效地加载和管理多层级地理数据。通过建立 geoJsonCache 对象缓存已加载的地图数据，避免重复请求相同区域的 GeoJSON 文件。

let geoJsonCache = {};let mapData = {};
async function loadChinaMap() {  try {    showLoading();    const response = await fetch('https://geo.datav.aliyun.com/areas_v3/bound/100000_full.json');    const geoJson = await response.json();
    geoJsonCache['china'] = geoJson;    echarts.registerMap('china', geoJson);
    const provinceNames = geoJson.features.map(f => f.properties.name).filter(n => n);    const { data, values } = generateData(provinceNames.length, provinceNames);
    mapData['china'] = data;    currentLevel = 0;    history = [{ name: 'china', title: '全国', data: data }];
    renderMap('china', data, '全国数据分布');    updateSidebar(data, '省级行政区', 34);    updateStats(values, 34, '省级行政区');    updateBreadcrumb(['全国']);
    hideLoading();  } catch (error) {    console.error('加载地图失败:', error);    hideLoading();  }}

多级钻取交互逻辑

系统支持从全国到省、市、区县的无缝钻取。每次点击地图区域都会触发相应级别的数据加载和视图渲染。当用户点击地图区域时，handleRegionClick 函数根据当前层级决定下一步动作：零级加载省级数据，一级加载市级数据，二级及以上则只高亮显示。

function handleRegionClick(name) {  if (currentLevel === 0) {    loadProvinceMap(name);  } else if (currentLevel === 1) {    const currentMap = history[history.length - 1];    loadCityMap(name, currentMap.name);  } else {    myChart.dispatchAction({      type: 'highlight',      name: name    });    setTimeout(() => {      myChart.dispatchAction({        type: 'downplay',        name: name      });    }, 2000);  }}
myChart.on('click', function(params) {  if (params.name && params.name !== '南海诸岛') {    handleRegionClick(params.name);  }});

ECharts 配置

ECharts 的配置对象负责将这些数据转化为美观的可视化图表。完整的地图选项包括交互提示框、地理坐标系设置和动画效果。其中 visualMap 组件定义了颜色映射规则。

const option = {  backgroundColor: '#fff',  title: {    text: title,    left: 'center',    top: 16,    textStyle: {      color: '#262626',      fontSize: 18,      fontWeight: 500    }  },  tooltip: {    trigger: 'item',    backgroundColor: '#fff',    borderColor: '#e8e8e8',    borderWidth: 1,    textStyle: {      color: '#262626'    },    extraCssText: 'box-shadow: 0 4px 14px rgba(0,0,0,0.1);',    formatter: function(params) {      if (!params.value) return params.name;      return `<div style="padding: 8px;">                <div style="font-weight: 600; margin-bottom: 4px; color: #262626;">${params.name}</div>                <div style="color: #595959;">数值: <span style="font-weight: 600; color: #1890ff;">${params.value.toLocaleString()}</span></div>                ${currentLevel < 2 ? '<div style="color: #8c8c8c; margin-top: 4px;">点击查看详情</div>' : ''}              </div>`;    }  },  // ... 其他配置项};
myChart.setOption(option, true);

visualMap: {  min: 0,  max: 16000,  left: 20,  bottom: 20,  text: ['高', '低'],  textStyle: {    color: '#595959'  },  calculable: true,  inRange: {    color: ['#b8d4f3', '#9ac8f0', '#7cbced', '#5eb0ea', '#40a9ff', '#347cdc']  },  pieces: [    {min: 12000, label: '> 12000', color: '#347cdc'},    {min: 9000, max: 12000, label: '9000 - 12000', color: '#40a9ff'},    {min: 6000, max: 9000, label: '6000 - 9000', color: '#5eb0ea'},    {min: 3000, max: 6000, label: '3000 - 6000', color: '#7cbced'},    {max: 3000, label: '< 3000', color: '#b8d4f3'}  ],  outOfRange: {    color: '#d9d9d9'  }}

数字动画效果实现

为了让统计数据的变化更加生动，采用了基于时间插值的数字动画算法。该函数利用 `requestAnimationFrame` 实现60FPS的流畅动画。通过三次贝塞尔缓动函数让数字变化呈现出先快后慢的自然效果，避免线性过渡带来的机械感。

function animateNumber(id, target) {  const element = document.getElementById(id);  const start = parseInt(element.textContent.replace(/,/g, '')) || 0;  const duration = 600;  const startTime = performance.now();
  function update(currentTime) {    const elapsed = currentTime - startTime;    const progress = Math.min(elapsed / duration, 1);    const easeProgress = 1 - Math.pow(1 - progress, 3);    const current = Math.floor(start + (target - start) * easeProgress);
    element.textContent = current.toLocaleString();
    if (progress < 1) {      requestAnimationFrame(update);    }  }
  requestAnimationFrame(update);}
