前言

证券行业，最难的前端组件，也就是k线图了。
指标还可以添加、功能还可以扩展， 但思路要清晰。
作为一个从证券行业毕业的前端从业者，
我想分享下自己的项目经验。

1、H5 K线图，支持无限左右滑动、样式可随意定制；
2、纯canvas制作，不借助任何第三方图表库；
3、阅读本文，需要有 canvas 基础知识；

滑动K线图组件    Github Page 预览地址

股票详情页源码    Github Page 预览地址

注意：以上的 demo 还有一些 bug， 没时间修复， 预览地址是直接在 github 上部署的， 所以最好通过 vpn科学上网，否则可能访问不了，然后再在移动端打开页面。 另外， 上面的股票详情页， 还没有做自适应，等我有时间再改。

一、先看最终的效果

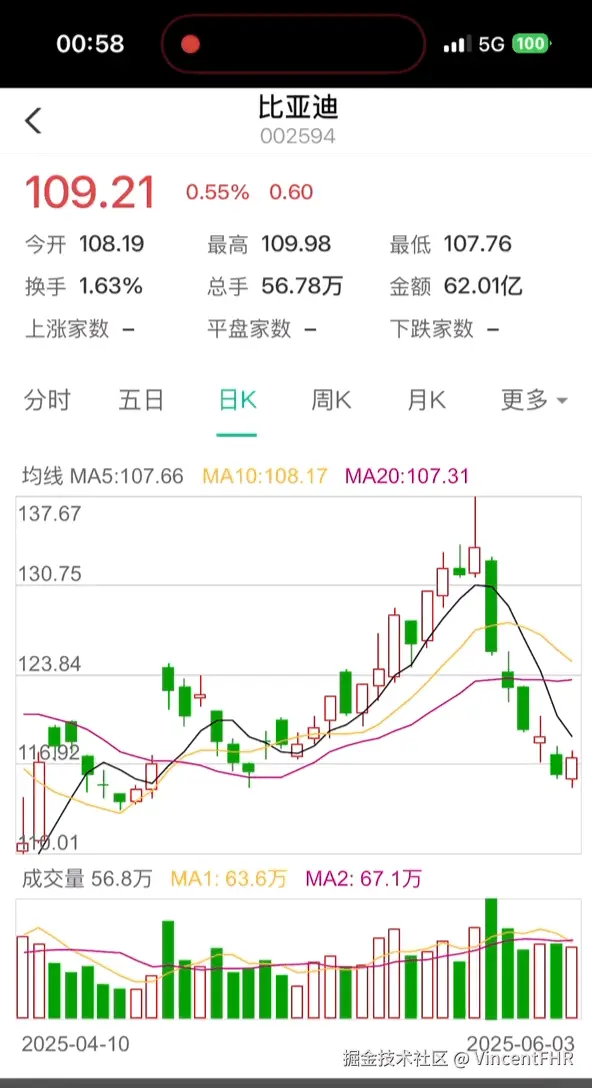

1、GIF动图如下

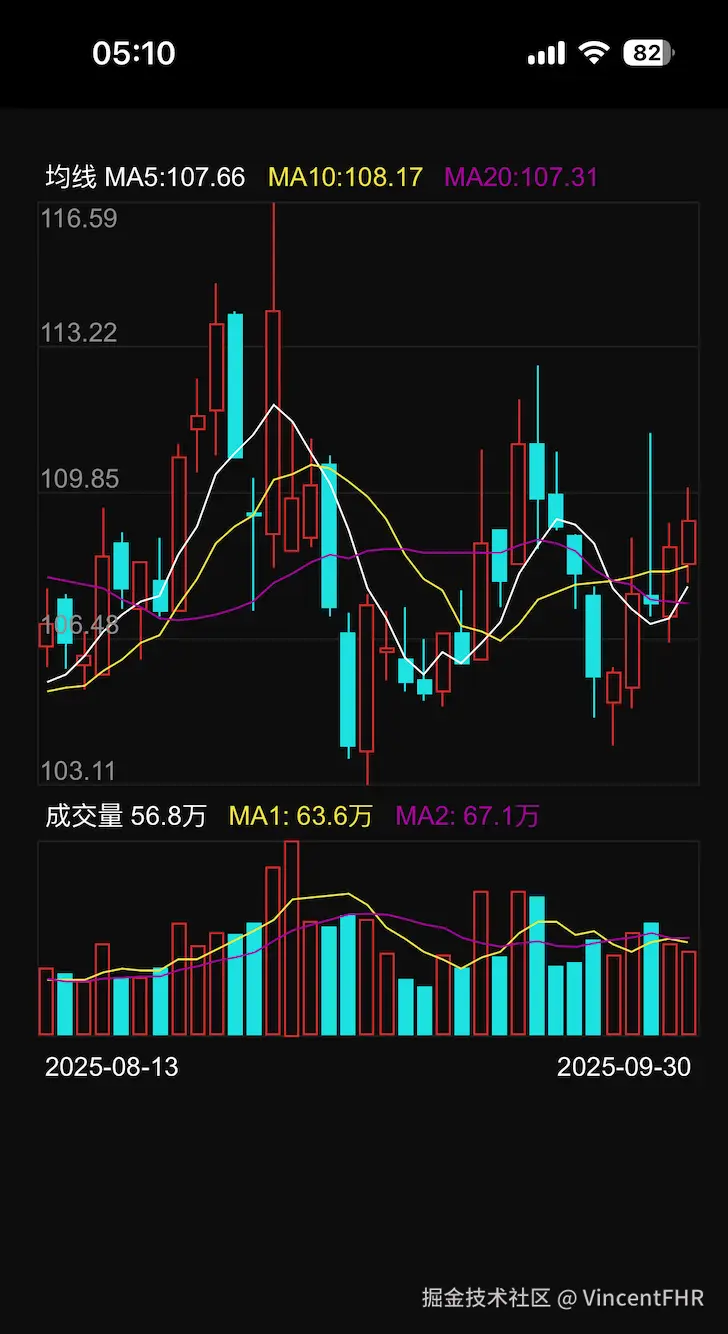

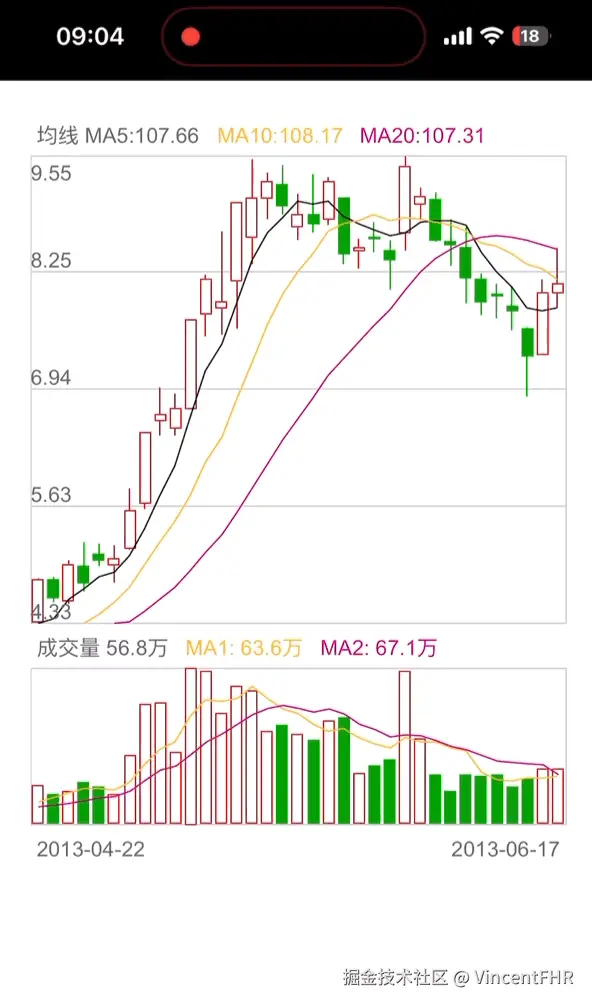

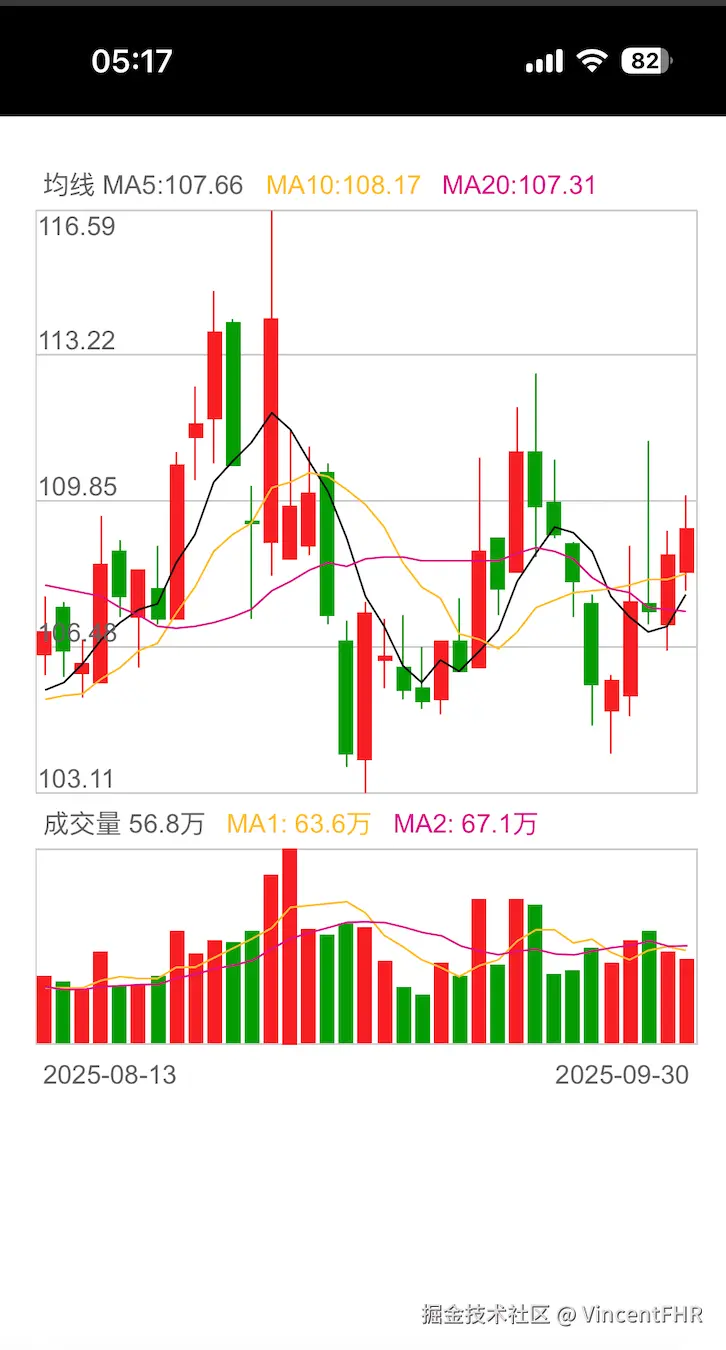

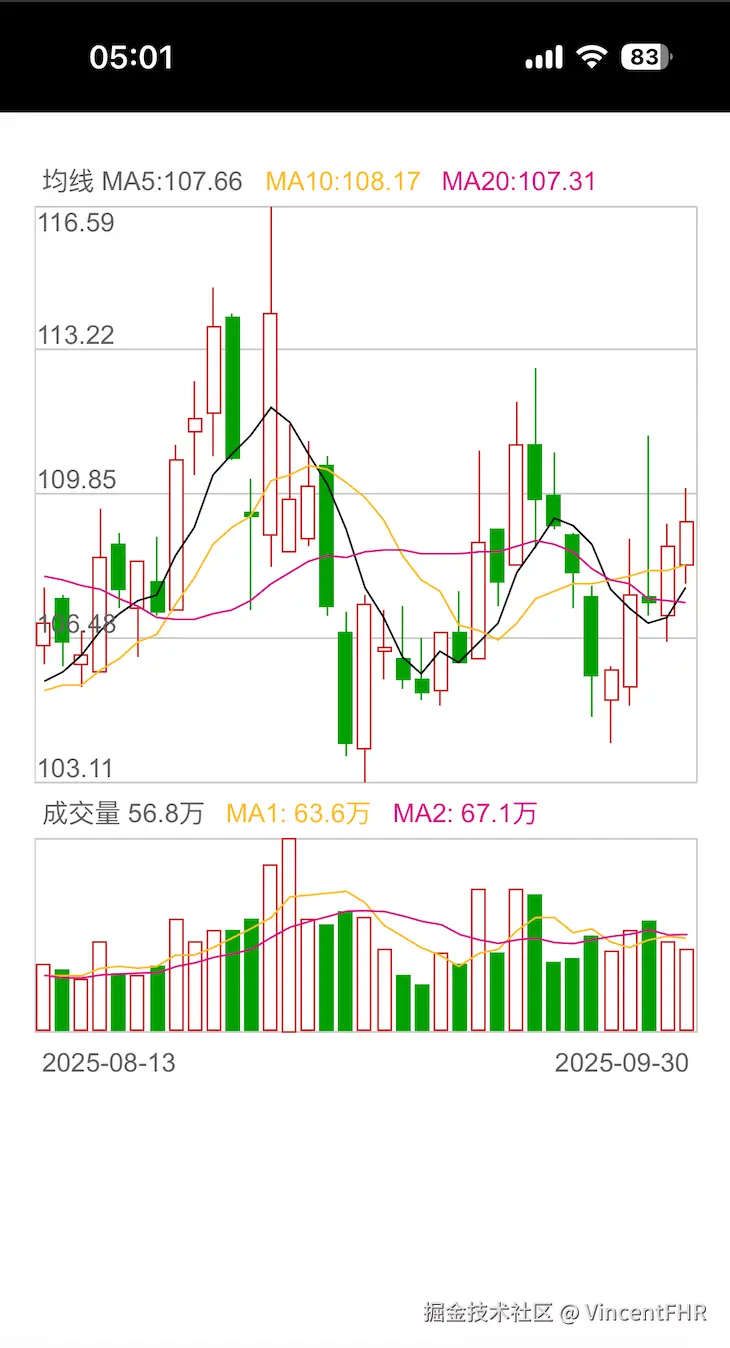

2、支持样式自定义

用可以屏幕取色器，获取东方财富的配色 codeinword.com/eyedropper

图一、图二，是参考东方财富黑白皮肤的配色， 图三是参考腾讯自选股的配色。



二、canvas 注意事项

1、整数坐标，会导致模糊

canvas 在画线段， 通常会出现以下代码：

cxt.moveTo(x1, y1);
cxt.lineTo(x2, y2);
cxt.lineWidth = 1;
cxt.stroke();

假设上面的两个点是（1，10）和（5，10），那么画出来的实际上是一条横线，
理论上横线的粗度是1px，且该横线被 y=10 切成两半，
上半部分粗度是 0.5px， 下半部分粗度也是 0.5px，
这样横线的整体粗度才会是 1px。

但是 canvas 不是这样处理的， canvas 默认线条会与整数对齐，
也就是横线的上部分不会是 y=9.5px， 而是 y=9px；
横线的下半部分也不是 y=10.5px， 而是 y=11px；
从而横线的粗度看起来不是1px，而是2px。

并且由于粗度被拉伸，颜色也会被淡化，那怎么解决这个问题呢？

处理方式也很简单， 通过 cxt.translate(0.5, 0.5) 将坐标往下移动 0.5 个像素，
然后接下来的所有点， 都保证是整数即可， 这样就能保证不会被拉伸。

典型的代码如下：

cxt.translate(0.5, 0.5)；
cxt.moveTo(Math.floor(x1), Math.floor(y1));
cxt.lineTo(Math.floor(x2), Math.floor(y2));
cxt.lineWidth = 1;
cxt.stroke();

在我的代码中， 也体现了类似的处理。

2、如何处理高像素比带来的模糊

设备像素比越高，理论上应该越清晰，因为原来用一个小方块来渲染1px， 现在用2个（dpr=2的情况）小方块来渲染，应该更清晰才对，但是canvas不是这样的。

例如，通过js获取父容器 div 的宽度是 width， 这时候如果设置 canvas.width = width，在设备像素比为2的时候， canvas 画出来的宽度为css对应宽度的一半， 如果强制通过 css 将 canvas 宽度设置为 width， 则 canvas 会被拉长一倍， 导致出现锯齿模糊。

注意了吗？上面所说的 canvas.width=width 与 css 设置的 #canvas { width: width } 起到的效果是不一样的。不要随便通过 css 去设置 canvas 的宽高， 容易被拉伸变形或者导致模糊。

通用的处理方式是：

//初始化高清Canvas
function initHDCanvas() {
  const rect = hdCanvas.getBoundingClientRect();

  //设置Canvas内部尺寸为显示尺寸乘以设备像素比
  const dpr = window.devicePixelRatio || 1;
  hdCanvas.width = rect.width * dpr;
  hdCanvas.height = rect.height * dpr;

  //设置Canvas显示尺寸保持不变
  hdCanvas.style.width = rect.width + 'px';
  hdCanvas.style.height = rect.height + 'px';

  //获取上下文并缩放
  const ctx = hdCanvas.getContext('2d');
  ctx.scale(dpr, dpr);

  //接下来，你可以自由发挥
}

三、样式配置

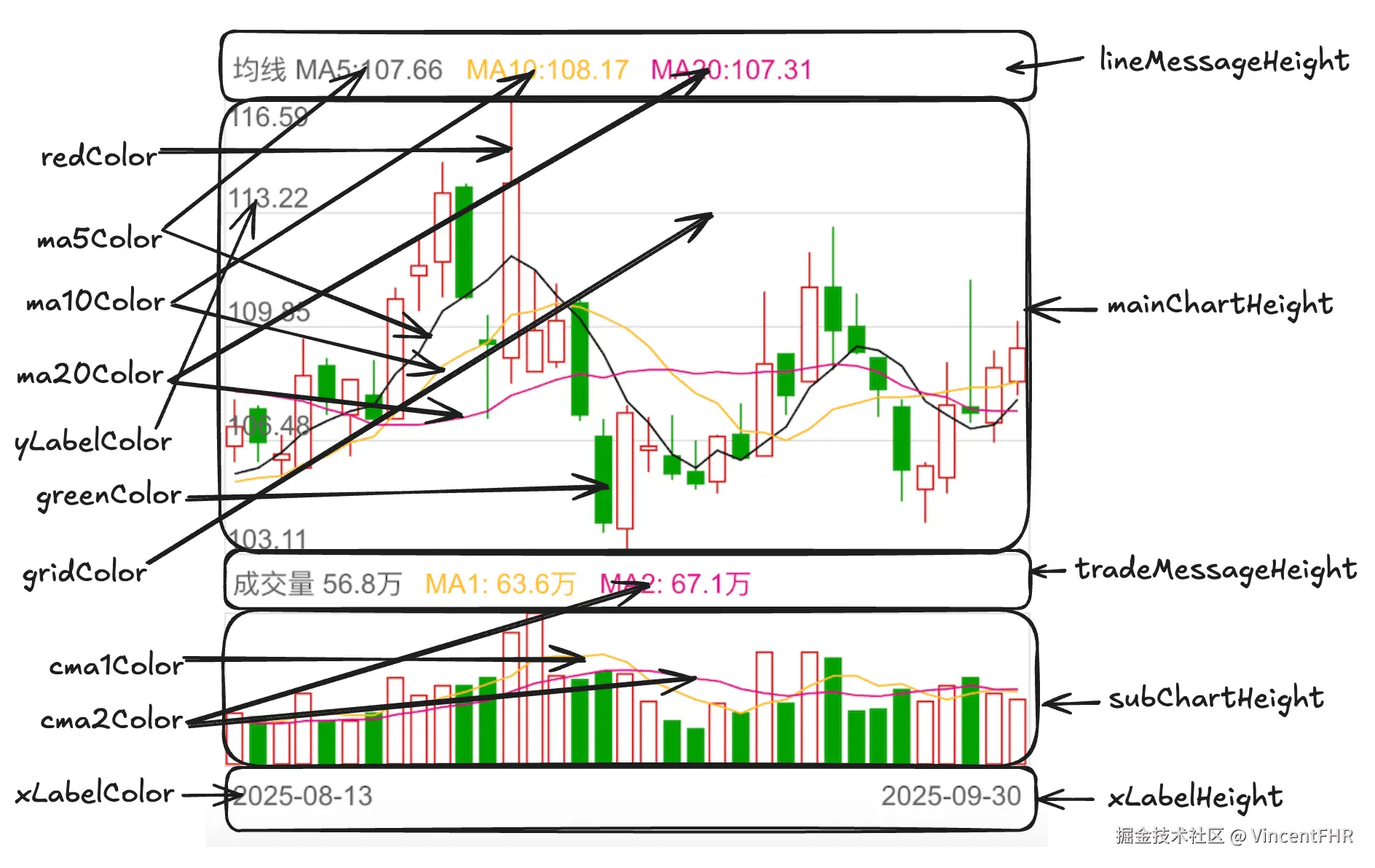

为了方便样式自定义， 我独立出一个默认的配置对象 defaultKlineConfig， 参数的含义如下图所示，其实下图这个风格的标注， 是通过 excalidraw 这个软件画的， 也是 canvas 做的开源软件， 可见 canvas 在前端可视化领域的重要性， 这个扯远了，打住。

如上图， 整个canvas 画板， 分成 5 部分，
每一部分的高度， 都可以设置，
其中主图和副图的高度，是通过比例来计算的：
mainChartHeight = restHeight * mainChartHeightPercent
其中，restHeigh 是画板总高度 height 减去其他几部分计算的， 如下：
restHeight = height - lineMessageHeight - tradeMessageHeight - xLabelHeight

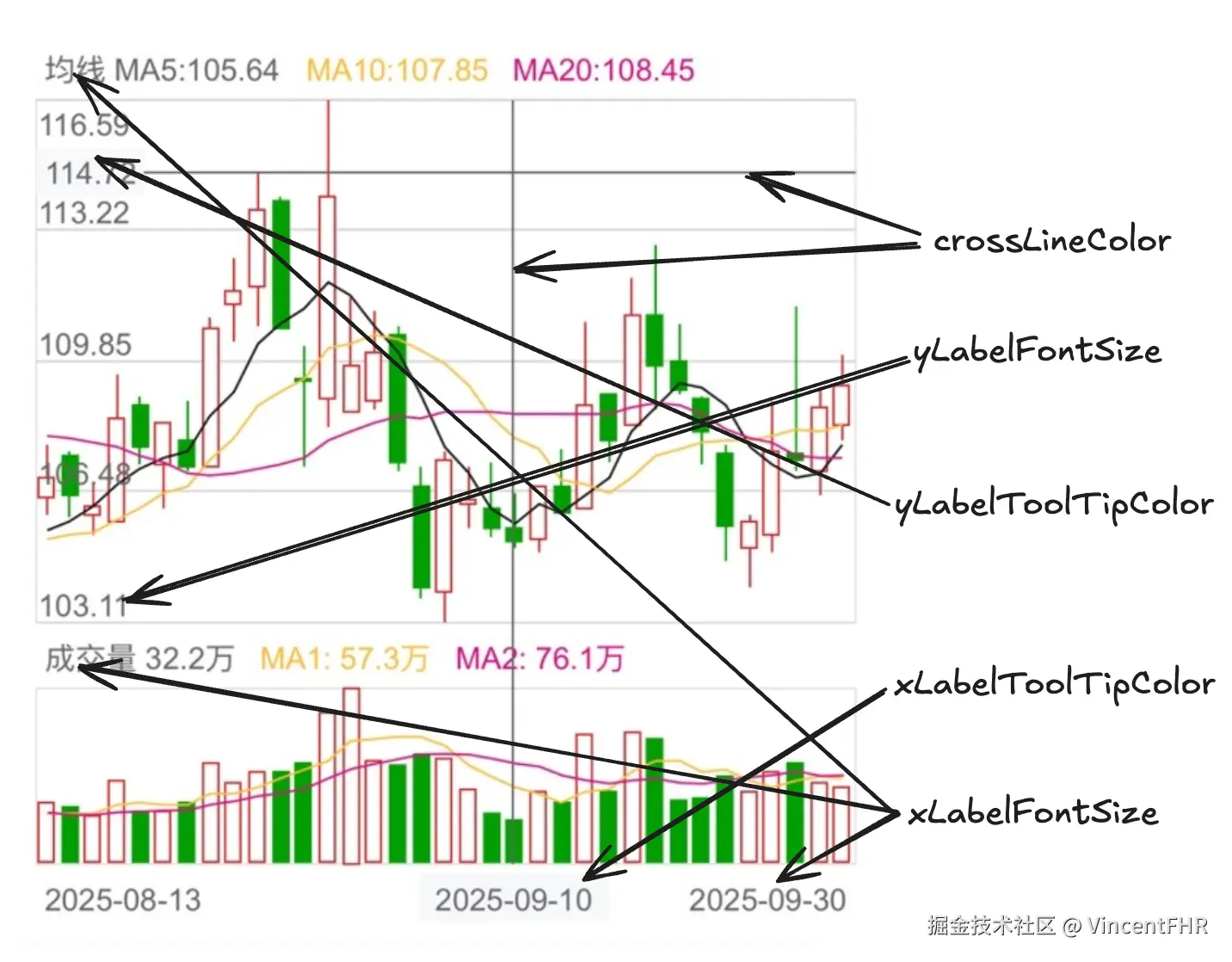

十字交叉线的颜色， X轴 与 Y轴 的 tooltip 背景色、字体大小的参数如下：

四、均线计算

从上面的图可以看出， 需要画 5日均线、10日均线、20日均线， 成交量快线（10日）、成交量慢线（20日） 但是， 接口没有给出当日的均线值， 需要自己计算。

5日均线 = （过去4个成交日的收盘价总和 + 今日收盘价）/ 5

10日均线 = （过去9个成交日的收盘价总和 + 今日收盘价）/ 10

20日均线 = （过去19个成交日的收盘价总和 + 今日收盘价）/ 20

成交量快线 = （过去9日成交量 + 今日成交量）/ 10

成交量慢线 = （过去19日成交量 + 今日成交量）/ 20

所以， 当获取 lmt（一屏的蜡烛图个数）个数据时， 为了计算均线， 需要至少将前 19 个（我的代码写20）数据都获取到。当前一个均线已经获取到， 下一个均线就不需要再累加20个值再得平均数， 可以省一点计算：

今日20日均线值 = （昨日均线值 * 20 - 前面第20个的收盘价 + 今日收盘价）/ 20;

五、分层渲染

为了减少重绘，提高性能，可以将K线图做分层渲染。那分几层合适？我认为是三层。

1. 第一层， 不动层
2. 第二层，变动层
3. 第三层，交互层

不动层

首先， 网格是固定的， 也就是说，当页面拖拽、或者长按出现十字交叉的时候，底部的网格线是不变的，如果每次拖拽，都需要重绘网格，那这个其实是没有必要的开销，可以将网格放在最底层（例如 z-index：0），一次性绘制后，就不要再重绘。

变动层

由于拖拽的时候，蜡烛柱体，均线，Y轴刻度， X轴刻度， 都需要重绘， 这一块是无法改变的事实， 所以， 变动层放在中间层（例如 z-index：1），也是最繁忙的一层，并且该层不响应触摸事件。

交互层

最后， 交互层由于要捕捉用户的触摸行为， 所以，这一层要在最上层（例如 z-index：2）。

交互层监听触摸事件：当页面快速滑动， 则响应拖拽事件， 即K线图的时间线会左右滑动；当用户长按之后才滑动， 则出现十字交叉浮层。

交互层的好处是， 当响应十字交叉浮层时， 只需要绘制横线、竖线、对应X轴和Y轴的值，而不需要重绘蜡烛柱体和均线， 可以减少重绘，最大程度减少渲染压力。

六、基础几何绘制

网格线

首先计算出主图的高度 this.mainChartHeight， 将主图从上到下等分为4部分，再在左右两边画出竖线，形成主图的网格，副图是成交量图， 只需画一个矩形边框即可，用 strokeRect 即可画出。

//画出网格线
  private drawGridLine() {
    //获取配置参数
    const { gridColor, lineMessageHeight, xLabelHeight, width, height } = this.config;
    //画出K线图的5条横线
    const split = this.mainChartHeight / 4;
    this.canvasCxt.beginPath();
    this.canvasCxt.lineWidth = 0.5;
    this.canvasCxt.strokeStyle = gridColor;
    for (let i = 0; i <= 4; i++) {
      const splitHeight = Math.floor(split * i) + lineMessageHeight!;
      this.drawLine(0, splitHeight, width, splitHeight);
    }
    //画出K线图的2条竖线
    this.drawLine(0, lineMessageHeight!, 0, lineMessageHeight! + this.mainChartHeight);
    this.drawLine(width, lineMessageHeight!, width, lineMessageHeight! + this.mainChartHeight);
    //画出成交量的矩形
    this.canvasCxt.strokeRect(
      0,
      height - xLabelHeight! - this.subChartHeight,
      width,
      this.subChartHeight,
    );
  }

  //画出两个点形成的直线
  private drawLine(x1: number, y1: number, x2: number, y2: number) {
    this.canvasCxt.moveTo(x1, y1);
    this.canvasCxt.lineTo(x2, y2);
    this.canvasCxt.stroke();
  }

画各类均线

1、首先计算出一屏的股价最大值 max ， 股价最小值 min ，成交量最大值 maxAmount。

2、当某一个点的均线为 value， 根据最大值、最小值、索引index， 计算出坐标点（x, y）, 画均线的时候， 第一个点用 moveTo(x0, y0)，其他点用 lineTo(xn yn), 最后 stroke 连起来即可。

3、当然， 每一条线设置下颜色， 即 stokeStyle。

  //画出各类均线
  private drawLines(max: number, min: number, maxAmount: number) {
    //将宽度分成n个小区间， 一个小区间画一个蜡烛， 每个区间的宽度是 splitW
    const splitW = this.config.width / this.config.lmt!;
    //画一下5日均线
    this.canvasCxt.beginPath();
    this.canvasCxt.strokeStyle = this.config.ma5Color;
    this.canvasCxt.lineWidth = 1;
    let isTheFirstItem = true;
    for (
      let i = this.startIndex;
      i < this.arrayList.length && i < this.startIndex + this.config.lmt!;
      i++
    ) {
      const index = i - this.startIndex;
      let value = this.arrayList[i].ju5;
      if (value === 0) {
        continue;
      }
      const x = Math.floor(index * splitW + 0.5 * splitW);
      const y = Math.floor(
        ((max - value) / (max - min)) * this.mainChartHeight + this.config.lineMessageHeight!,
      );
      if (isTheFirstItem) {
        this.canvasCxt.moveTo(x, y);
        isTheFirstItem = false;
      } else {
        this.canvasCxt.lineTo(x, y);
      }
    }
    this.canvasCxt.stroke();
  }

画出蜡烛柱体

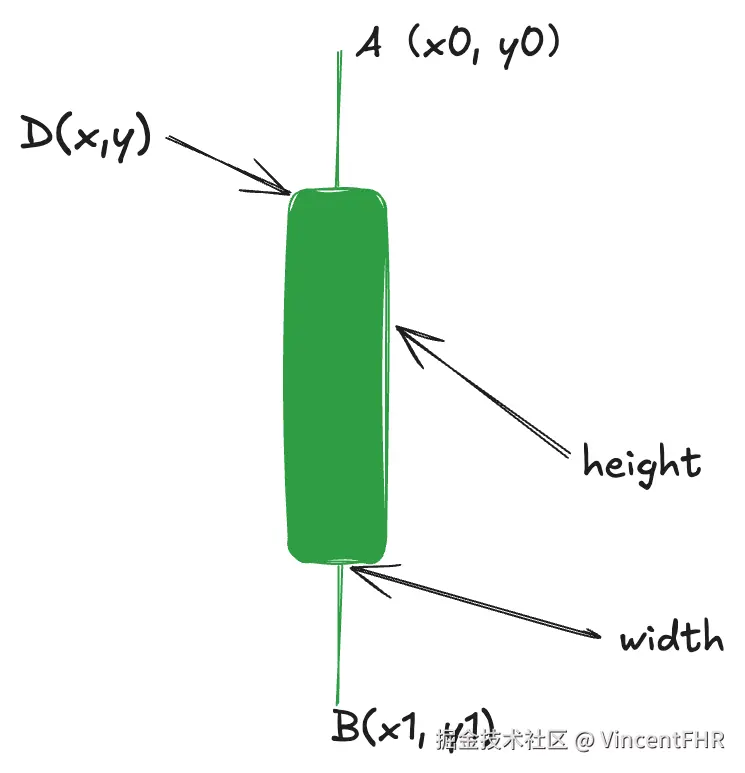

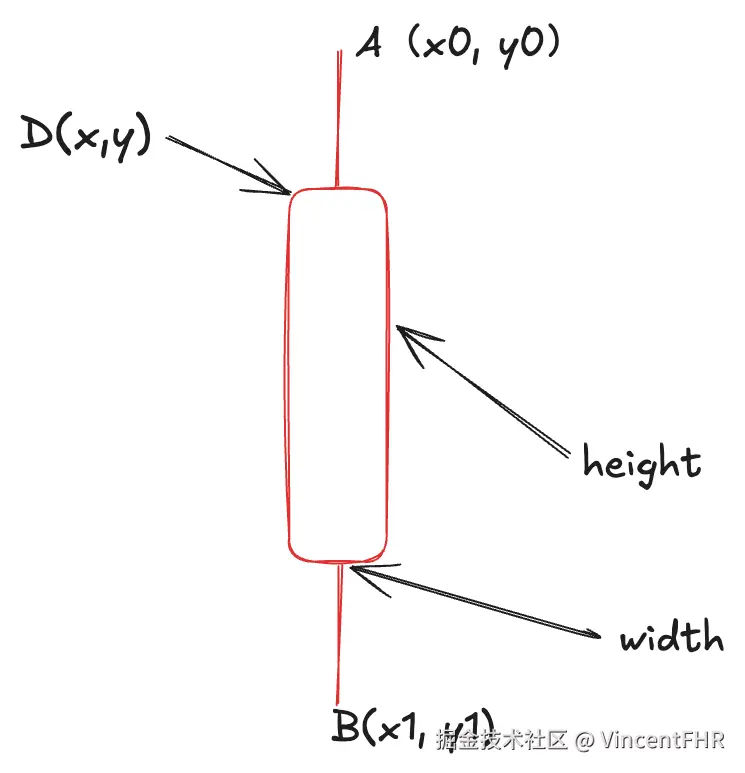

当收盘价大于等于开盘价， 选用上面左边红色的样式； 当收盘价小于开盘价， 选用上面右边绿色的样式。

以红色蜡烛为例， 最高点 A(x0, y0)，最低点是 B(x1, y1)，
高度 height、宽度 width 都是相对于坐标轴的，
红色矩形左上角的顶点是 D(x, y)。

为了画出红色蜡烛， 先后顺序别搞混：

1. AB 这条竖线，通过 moveTo，lineTo 画出来；
2. 定义一个矩形 cxt.rect(x, y, width, heigth)；
3. 通过 fill 将矩形内部填充为白色， 这时候白色矩形会覆盖掉红色竖线的一部分；
4. 再通过 stroke 描出矩形的红色边框

按照上面这个顺序， 竖线会被覆盖掉一部分，同时，矩形内部的白色填充不会挤压矩形的红色边框， 如果先 stroke 再 fill，容易出现白色填充覆盖红色边框，矩形可能会变模糊，或者使得红色变淡，极其不友好，所以按照我上面的顺序，可以减少不必要的麻烦。

画出文字

canvas 画出文字， 典型的代码如下

 this.canvasCxt.beginPath();
    this.canvasCxt.font = `${this.config.yLabelFontSize}px "Segoe UI", Arial, sans-serif`;
    this.canvasCxt.textBaseline = 'alphabetic';
    this.canvasCxt.fillStyle = this.config.yLabelColor;

注意textBaseline 默认对齐方式是 alphabetic， 但 middle 往往更好用， 能实现垂直居中，但我发现垂直居中也不是很居中，所以会特意加减1、2个像素；

当然还有个textAlign， 能实现水平对齐方式， 左右对齐都可以， 例如上图最左、最右的时间标签。

七、交互设计

根据上面的GIF动图， 可以知道， 本次做的移动端 K 线图， 最重要的两个交互是：

1. 快速拖拽，K线图随时间轴左右滑动
2. 长按滑动，出现十字交叉tooltip

上面的交互，其实是比较复杂的，所以需要先设计一个简单的数据结构：

1. 首先页面存放一个列表 arrayList
2. 保存一个数字标识 startIndex，表示当前屏幕从 startIndex 开始画蜡烛图

当用户往右快速拖拽时， startIndex 根据用户拖拽的距离， 适当变小； 当用户往左快速拖拽时， startIndex 根据用户拖拽的距离， 适当变大。

那 arrayList 到底多长合适， 因为股票可能有十几年的数据， 甚至上百年的数据， 我不能一次性拉取这个股票的所有数据吧？

当然，站在软件性能、消耗等角度，也不应该一次性拉取所有的数据， 我的答案是 arraylist 最多保存5屏的数据量，用户看到的屏幕， 应该是接近中间这一屏，也就是第3屏的数据， 左右两边各保存2屏数据，这样，用户拖拽的时候，可以比较流畅，而不是每次拖拽都要等拉取数据再去渲染。

那什么时候拉取新的数据呢？ 用户触摸完后，当startIndex左边的数据少于2屏，开始拉取左边的数据； 用户触摸完后，当startIndex右边的数据少于2屏，开始拉取右边的数据；

那如果用户一直往右拖拽， 是不是就一直往左边添加数据， 这个 arraylist 是不是会变得很长？

当然不是，例如，当我往 arraylist 的左边添加数据的时候，startIndex 也会跟着变动， 因为用户看到的第一条柱体，在 arraylist 的索引已经变了。当我往 arraylist 的某一边添加数据后， arraylist 的另一边如果数据超过 2 屏， 要适当裁掉一些数据， 这样 arraylist 的总数， 始终保持在 5 屏左右，就不会占用太多的存放空间。

总体思想是， 从 startIndex 开始渲染屏幕的第一条柱体， 当前屏幕的左右两边， 都预留2屏数据，防止用户拖拽频繁调用接口， 导致卡顿； 同时也控制了 arraylist 的长度， 这是虚拟列表的变形，这样设计，可以做一个 高性能 的k线图。

八、触摸事件解耦

根据上面的分析：

1. 快速拖拽， K线图左右移动
2. 长按再滑动， 出现十字交叉tooltip

以上两种拖拽，都在 touchmove 事件中触发， 那怎么区分开呢？ 典型的 touchstart、 touchmove 、 touchend 解耦如下：

let timer = null;
let startX = 0;
let startY = 0;
let isLongPress = false;
canvas.addEventListener('touchstart', (e) => {
    startX = e.touches[0].clientX;
    startY = e.touches[0].clientY;
    isLongPress = false;

    timer = setTimeout(() => {
        isLongPress = true;
        // 显示十字光标hover
        showCrossHair(e);
    }, 500);
});
canvas.addEventListener('touchmove', (e) => {
    if (isLongPress) {
        // 长按移动时更新十字光标位置
        updateCrossHair(e);
    } else {
        // 快按拖动时移动K线图
        clearTimeout(timer);
        moveKLineChart(e);
    }
});
canvas.addEventListener('touchend', () => {
    clearTimeout(timer);
    if (isLongPress) {
        // 长按结束隐藏十字光标
        hideCrossHair();
    }
    isLongPress = false;
});
// 关闭十字光标
function hideCrossHair() {
    // 隐藏逻辑
}

根据上面的框架， 再详细补充下代码就可以了。 然后再在 touchend 事件中， 新增或减少 arraylist 的数据量。

九、性能优化

其实， 做到上面的设计，性能已经很好了，可以监控帧率来看下滑动的流畅程度。

总结下我做了什么操作，来提高整体的性能：

1、分层渲染

将K线图画在3个canvas上。

1. 不动层只需要绘画一次；
2. 变动层根据需要而变动；
3. 交互层独立出来，不会影响其它层，变动层的大量蜡烛柱体、均线等也不会受交互层的影响

2、离屏渲染

当需要在K线上标注一些icon时， 这些 icon 可以先离屏渲染， 需要的时候， 再copy到变动层对应的位置，这样比临时抱佛脚去画，要省很多时间，也能提高新能。

3、设置数据缓冲区

就是屏幕只渲染一屏数据， 但是在当前屏的左右两边，各缓存了2屏数据， 超过5屏数据的时候，及时裁掉多余的数据， 这样arraylist的数据量始终保持在5屏， 控制了数据量，有效的控制了占用空间。

4、节流防抖

touchmove 会很频繁触发， 可通过节流来控制，减少不必要的渲染。

十、部署到GitHub Pages

1、安装gh-pages包

npm install --save-dev gh-pages

2、package.json 添加如下配置

注意， Stock 这个需要对应github的仓库名

{
  "homepage": "https://fhrddx.github.io/Stock",
  "scripts": {
    "predeploy": "npm run build",
    "deploy": "gh-pages -d build"
  }
}

3、运行部署命令

npm run build
npm run deploy

最后， 访问上面的链接

fhrddx.github.io/Stock/​

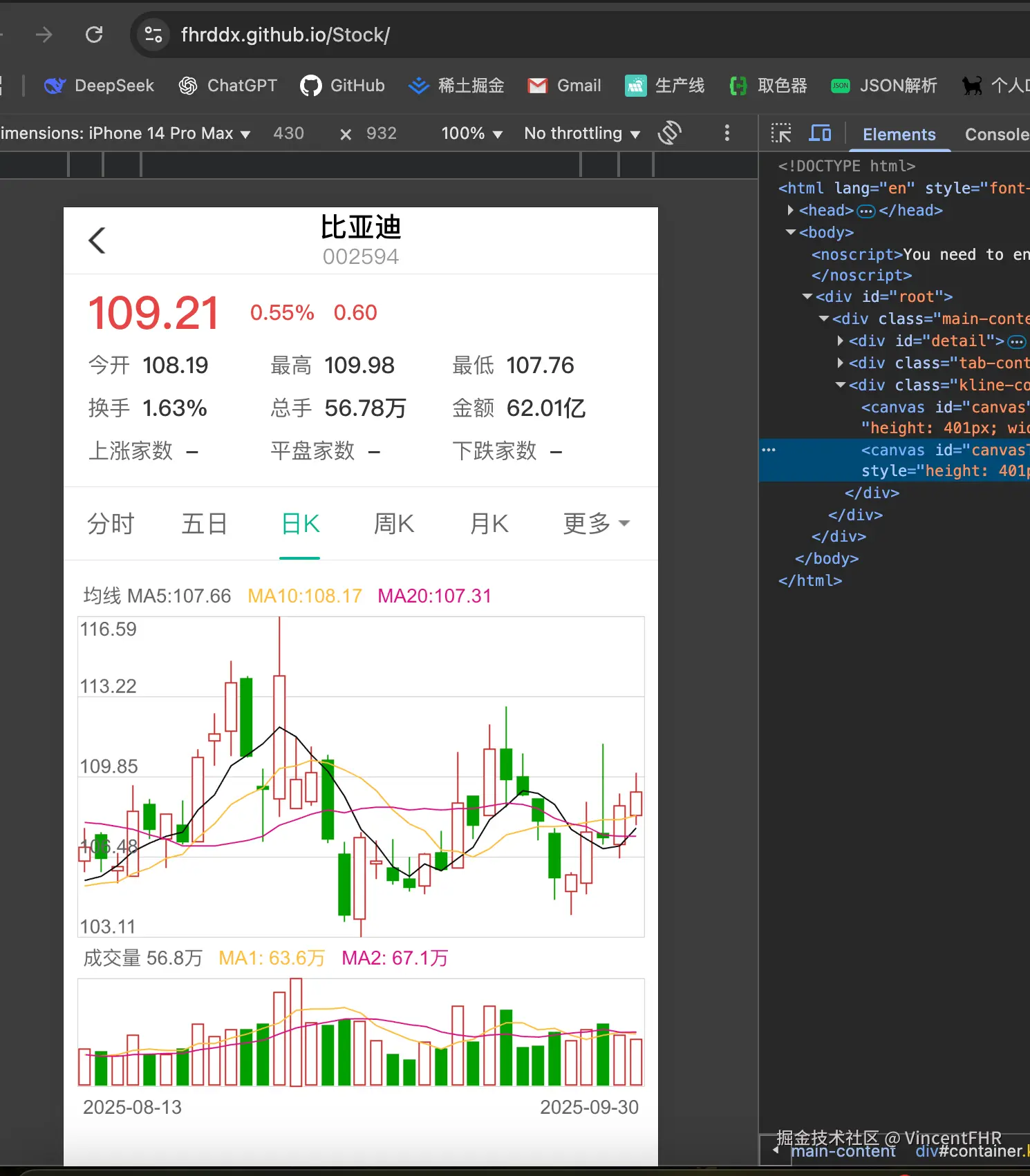

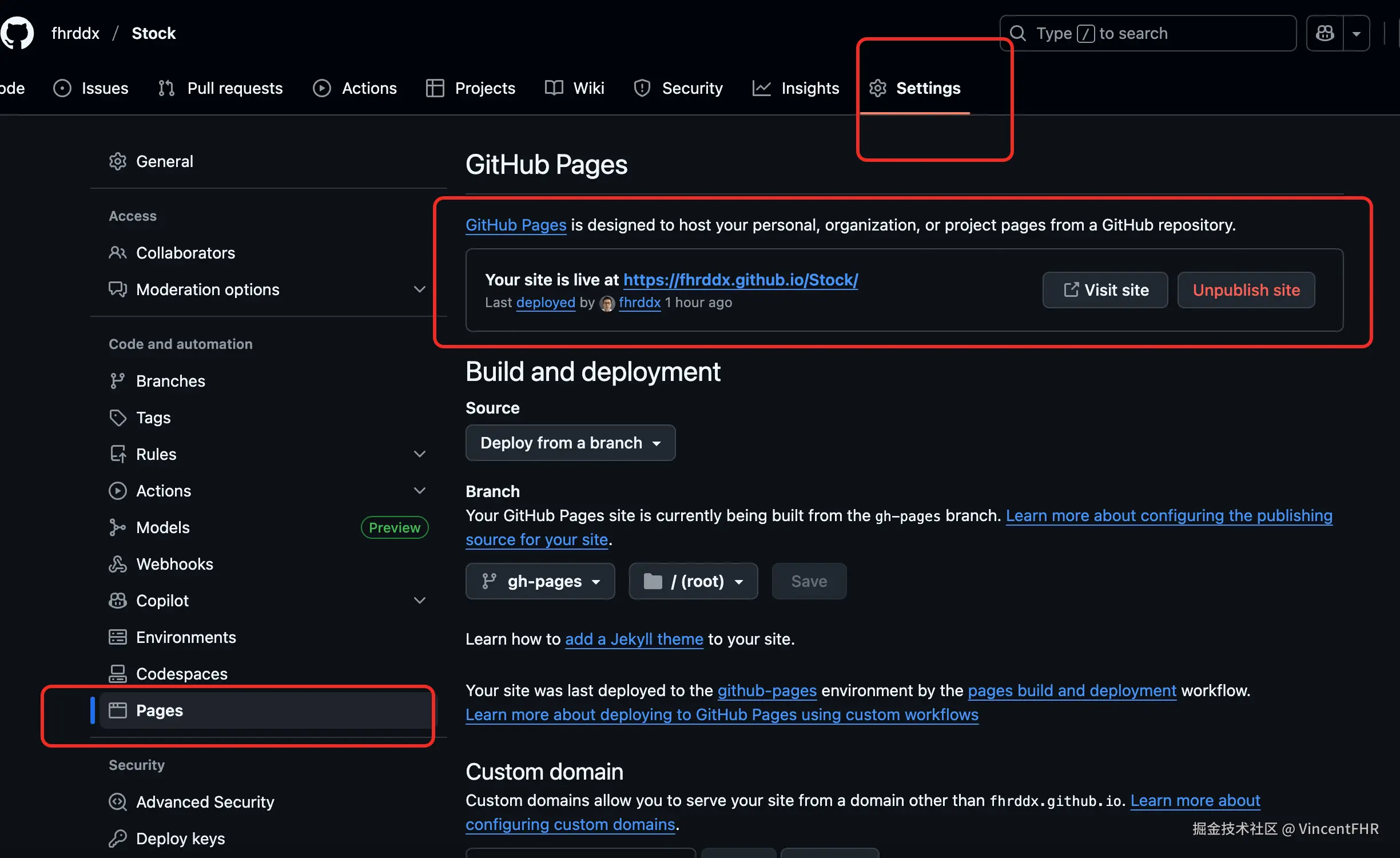

这样， github pages 部署成功， 访问上面链接， 可以看到如下效果。

github page 的部署需要将仓库设置为 public， 这个我挺反感的， 可以用 vercel 部署， 也就是将 github 账号与 vercel 关联起来， 项目的 package.js 的 homepage 设置为 “.” ， 然后 vercel 可以点击一下， 一键部署， 常见的命令行如下：

# 1. 安装 Vercel CLI
npm install -g vercel
# 2. 在项目根目录登录 Vercel
vercel login
# 3. 部署项目
npm run build
vercel --prod
# 或者直接部署 build 文件夹
vercel --prod --build

转自https://juejin.cn/post/7556154928059334666
