手把手教你使用CSS制作动态饼图(附代码)

admin
2023年7月26日 11:28 本文热度 749

下面我们来制作一个静态饼图,一个动画饼图,我们也可以有圆角。然而所有这一切都只有一个<div>元素。

除此之外,我们可以使用 CSS 变量轻松调整不同的值,因此我们不必为更改 CSS 代码而烦恼。

饼图的 HTML 结构

正如我上面提到的,我们有一个单一的<div>,我们添加百分比值(饼图的进度)作为主要内容:

<div class="pie" style="--p:60;--b:10px;--c:purple;">60%</div>


我们还将 CSS 变量添加为内联样式。

  • --p:这个变量应该包含百分比值作为一个数字(不带%符号)。它应该与内容相同。

  • --b:这个变量将定义边框的粗细。

  • --c:这个变量将定义主要颜色。

为了本文和演示,我使用单字符变量来保持代码简短。但在生产环境中使用代码时,最好考虑更明确的变量。示例:--percentage--border-thickness--main-color

饼图的 CSS 设置

我们首先从样式化我们的内容开始。这部分很简单,代码如下:

.pie {
  --w: 150px;
  width: var(--w);
  aspect-ratio: 1;
  display: inline-grid;
  place-content: center;
  margin: 5px;
  font-size: 25px;
  font-weight: bold;
  font-family: sans-serif;
}

我将元素定义为inline-grid使用place-content: center. 我们aspect-ratio: 1用来确保元素保持方形。我们也可以使用height: var(--w),但学习和使用新的 CSS 属性总是好的。

你可能想知道为什么我使用变量来定义宽度而不是简单地设置 width: 150px. 我需要知道宽度的值以备将来使用,因此我将其定义为变量。

剩下的所有 CSS 都是非常基本的文本样式。随意更新它。

让我们继续讨论有趣的部分——我们组件的主要形状。为此,我们将使用具有以下样式的伪元素:

.pie:before{
  content: "";
  position: absolute;
  border-radius: 50%;
  inset: 0;
  background: conic-gradient(var(--c) calc(var(--p)*1%),#0000 0);
}

一个覆盖所有区域的伪元素,position: absolute这要归功于inset: 0. 是的,它又是一个新的 CSS 属性,它是toprightbottom, and的简写right

然后我们把它变成一个圆圈 ( border-radius: 50%) 并应用一个conic-gradient(). 请注意我们定义为内联样式的 CSS 变量的使用(--c用于颜色和--p百分比)。

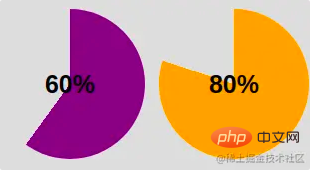

到目前为止,这将为我们提供以下结果:



我们越来越近了!这conic-gradient()是给我们一个双色渐变。从0%p%主色,其余部分为透明色(用十六进制值定义#0000)。

为了只保留边框部分,我们将使用 amask来隐藏中间部分。这次我们将使用radial-gradient()

radial-gradient(farthest-side,red calc(99% - var(--b)),blue calc(100% - var(--b)))

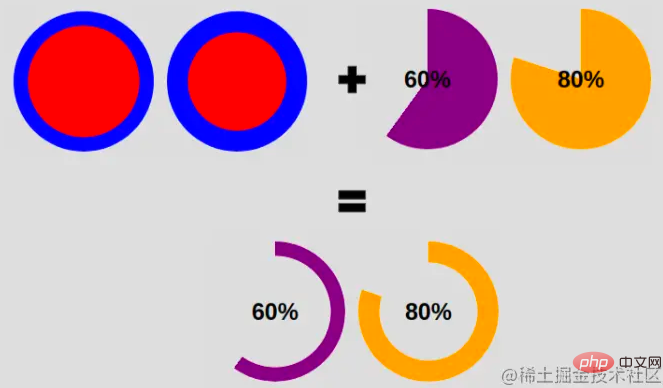

以上作为背景应用将为我们提供以下信息:

注意定义边框粗细的变量的使用--b(在上面显示为蓝色)。

现在想象红色部分是不可见部分,蓝色部分是可见部分。如果我们对属性使用相同的渐变,这就是我们将得到的mask



我们的饼图包含一个元素和几行 CSS 代码。

.pie {
  --w:150px;
  width: var(--w);
  aspect-ratio: 1;
  position: relative;
  display: inline-grid;
  place-content: center;
  margin: 5px;
  font-size: 25px;
  font-weight: bold;
  font-family: sans-serif;
}
.pie:before {
  content: "";
  position: absolute;
  border-radius: 50%;
  inset: 0;
  background: conic-gradient(var(--c) calc(var(--p)*1%),#0000 0);
  -webkit-mask:radial-gradient(farthest-side,#0000 calc(99% - var(--b)),#000 calc(100% - var(--b)));
          mask:radial-gradient(farthest-side,#0000 calc(99% - var(--b)),#000 calc(100% - var(--b)));
}

和 HTML:

<div class="pie" style="--p:60;--b:10px;--c:purple;">60%</div>


如何添加圆角边缘

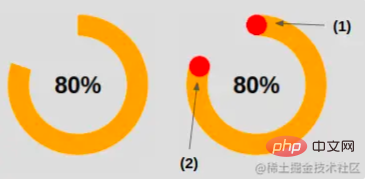

为此,我将添加一个额外的渐变层来圆顶边缘,并添加一个伪元素来圆另一个边缘。这是一个理解技巧的插图:



(1) 圆顶边缘的代码:

.pie:before {
  background:
    radial-gradient(farthest-side,var(--c) 98%,#0000) top/var(--b) var(--b) no-repeat,
    conic-gradient(var(--c) calc(var(--p)*1%),#0000 0);
}

除了 ,conic-gradient()我们还添加了一个radial-gradient()放置在顶部的,其大小等于由 定义的边框厚度--b。 (2) 将另一边倒圆的代码:

.pie:after {
  content: "";
  position: absolute;
  border-radius: 50%;
  inset: calc(50% - var(--b)/2);
  background: var(--c);
  transform: rotate(calc(var(--p)*3.6deg)) translate(calc(50% - var(--w)/2));
}

inset属性将伪元素的大小设置为等于--b。请记住,它是top,rightbottom的简写left。如果我们有

left = right = 50% - b/2


这意味着我们从每一边移动到中心减去等于的偏移量b/2- 所以我们最终的宽度等于2*b/2 = b。高度的逻辑相同。

现在我们需要正确放置我们的元素,这就是我们使用 transform 属性的原因。我们的元素最初放置在中心,所以我们需要先旋转它。有了百分比,我们使用“三规则”来获得角度:

angle = percentage*360deg/100


然后我们进行平移,这里我们需要宽度,因为我们必须执行一半宽度的平移 ( w/2)。

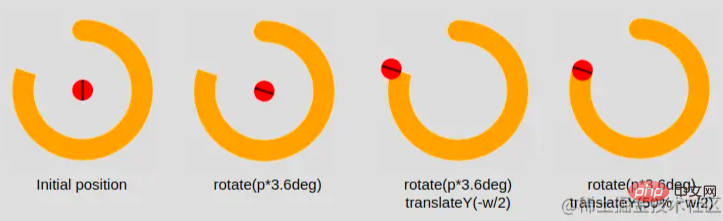

好吧,好吧——你可能对所有这些公式有点迷失了。在下面找到一个插图以了解转换属性背后的逻辑



之后,我们用主色给伪元素上色--c,就完成了。我们有圆边的饼图。

如何为饼图制作动画

静态饼图很好,但动画饼图更好!为此,我们将动画百分比值--p0定义值。默认情况下,我们无法为 CSS 变量设置动画,但由于有了新@property功能,它现在可以实现了。

我们注册变量:

@property --p{
  syntax: '
<number>';
  inherits: true;
  initial-value: 0;
}


我们创建一个keyframes

@keyframes p {
  from {--p:0}
}

请注意,我们只需要指定from. 这样做,默认情况下,浏览器将to等于我们定义的值 ( <div class="pie" style="--p:60;">60%</div>)。

最后,我们称之为动画。您可以根据需要定义持续时间/延迟。

animation: p 1s .5s both;



该文章在 2023/7/26 11:34:42 编辑过
